Was bislang immer ein Problem war, ist nun endlich gelöst:
ein ansprechendes Gehäuse für Lösungen mit Farb-TFTs.

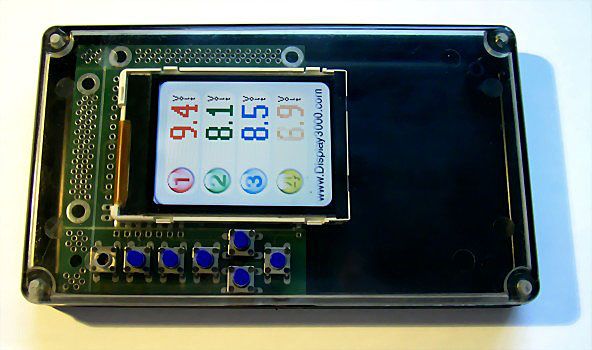

Die Gehäuseserie bestehen aus einem schwarzen Unterteil sowie einem komplett klaren Deckel, d.h. das mühsame Sägen und Feilen eines Displayausschnitts gehört nun der Vergangenheit an. Durch die klare Frontplatte ist das Display jederzeit gut ablesbar. Die gezeigten Tasterbohrungen im Gehäuse sind nur als Beispiel gedacht. Geliefert wird das Gehäuse ohne Bohrungen - da für jedes unserer Displaymodule eine Bohrschablone existiert, ist ein Bohren der Tasteröffnungen ein Kinderspiel.
Material ABS.
Wer keine komplett klare Front möchte (so wie unten links), bedruckt sich eine Folie oder Papier, schneidet das Display aus und beklebt die klare Frontplatte von vorne (Beispiel unten rechts) oder geschützt von innen (Beispiel oben rechts).

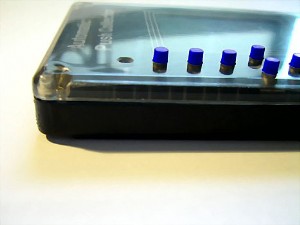

Die Frontplatte wird von unten festgeschraubt, es gibt also keine störenden Schrauben auf der Oberseite.
Die Gehäuse besitzen auf dem Boden jeweils 6 Abstandshalter mit Bohrungen, auf die Sie Ihre Platinen festgeschrauben können.
Die Klarsichtdeckel sind nicht vorgebohrt: die auf den Fotos erkennbaren Bohrungen für die Taster müssen also von Ihnen noch gesetzt werden (für unsere Displaymodule liegen Bohrschablonen vor).

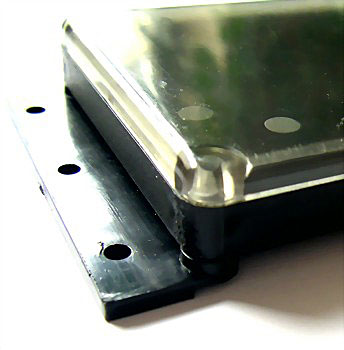

Die Gehäuse gibt es in 2 verschiedenen Höhen (siehe Artikelliste) sowie mit optionalen Wandhaltern. Die Wandhalter werden gleichzeitig mit dem Unterteil festgeschraubt und können daher auch weggelassen werden (dann müssen jedoch u.U. etwas kürzere Schrauben zum Befestigen der klaren Frontplatte eingesetzt werden).
Verfügbare Gehäuse:
G001-11: Innenmaße 115x65; 11 mm nutzbare Innenhöhe - Alternativ mit Wandhalterung (Siehe Bild unten rechts)
G001-26: Innenmaße 115x65; 26 mm nutzbare Innenhöhe - Alternativ mit Wandhalterung (Siehe Bild unten rechts)
G002: Quadratisch, sehr ansprechendes Design
In die Gehäuse mit 11 oder 13 mm Innenhöhe passen die Module D06x und D07x inkl. Taster perfekt - allerdings ohne angelötete Stiftleisten - dann sind die Module zu hoch (Tipp: zur Programmierung eine Stiftleiste ohne Einlöten einsetzen und den ISP Stecker aufsetzen - in der Regel haben diese Stiftleisten durch die durchkontaktierten Bohrungen genug Kontakt, so dass Sie die Leiste nach der Programmierung einfach wieder abziehen können und das handliche flache Gehäuse nutzen können).
Mit Stiftleisten oder auch inkl. der P005 oder auch P006 Experimentierplatinen passen die Module dann in das 26 mm hohe Gehäuse.
Lieferzeiten: Wir versuchen, immer alle Gehäuse auf Lager zu haben, aber dies gelingt nicht immer. Im Zweifelsfall fragen Sie die Verfügbarkeit bitte per Mail an. Bestellen Sie lieber ein Gehäuse mehr, dann haben Sie immer eines auf Vorrat. Beachten Sie auch die Mengenrabatte.
Die Gehäuse gibt es in 2 verschiedenen Höhen (siehe Artikelliste) sowie mit optionalen Wandhaltern. Die Wandhalter werden gleichzeitig mit dem Unterteil festgeschraubt und können daher auch weggelassen werden (dann müssen jedoch u.U. etwas kürzere Schrauben zum Befestigen der klaren Frontplatte eingesetzt werden).
