HighQuality Gehäuse mit Ausschnitt für 2.1 bis 2.2" Display; BS600, BS601 (82601224, 82600224)

in Hell- und Dunkelgrau sowie mit und ohne Batteriefach erhältlich. Auf Wunsch mit Dichtung für IP65 Wasserdichtigkeit. Ideal für Mikrocontroller und kleine Displays, egal ob TFT oder andere.


inkl. MwSt (19%)zzgl. Versandkosten
Lieferzeit:

wg. Betriebsferien erst ab 15.9.24
Gehäusefarbe:
Farbe Dekordichtung:
Batteriefach im Boden:

Detaillierte Informationen für D-GBS600

detaillierte Produktbeschreibung

Unser Urteil:
Preis: star.gifstar.gifstar.gif
Qualität star.gifstar.gifstar.gifstar.gifstar.gif
Nützlichkeit star.gifstar.gifstar.gifstar.gifstar.gif
Handhabung star.gifstar.gifstar.gifstar.gifstar.gif
Gesamt star.gifstar.gifstar.gifstar.gifstar.gif
Dieses elegante ABS Gehäuse bietet Platz für eine bis zu 157 x 53 mm große Platine. Der standardmäßig vorhandene Displayausschnitt ist für Displays in der Größe von 2.1" bis 2.2" geeignet.

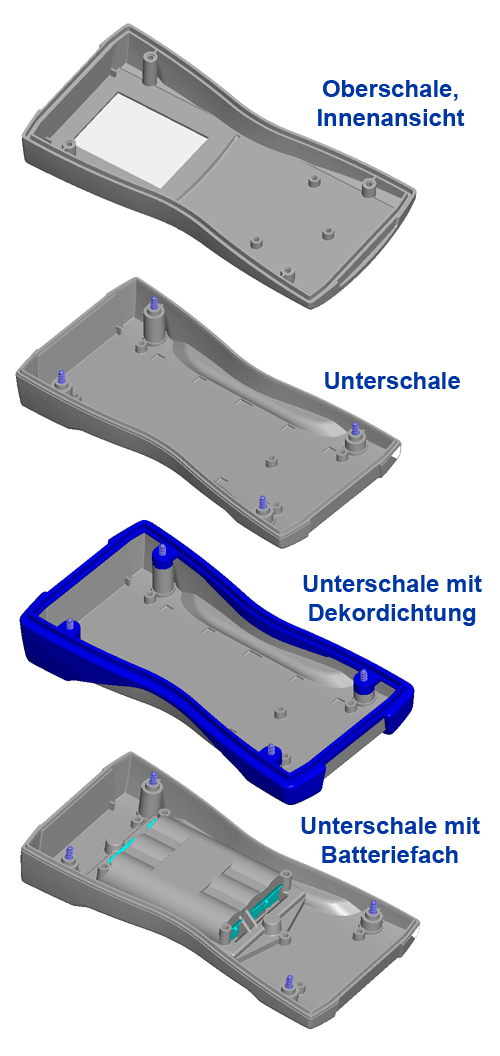

bs600a-de.gifOber- und Unterschale des Gehäuses sind angeschrägt und können in beide Richtungen miteinander verschraubt werden. Dies gestattet sowohl ein pultförmiges Gehäuse (d.h. unten flach, nach oben hin immer höher) als auch ein Gehäuse mit immer einer gleichen Höhe (siehe Foto ganz unten - beide Varianten durch einfaches Drehen des Unterteils möglich).

Das TFT Display selbst kann durch die (mitgelieferte) selbstklebende Displayscheibe geschützt werden (auch notwendig für eine Wasserdichtigkeit).

Unser Mikrocontrollermodul D071x wurde auf das Gehäuse hin maßgeschneidert, d.h. es passt genau in das Gehäuse, die Verschraubungsbohrungen sowie das Display sitzen an der richtigen Position. Von der Höhe her wurde das D071x so gestaltet, dass es sowohl in Gehäuse mit als auch ohne Batteriefach eingesetzt werden kann.

Auch das Modul D072 kann in das Gehäuse integriert werden, allerdings muss es (wenn man sich keine Halterung baut) im Gehäuse festgeklebt werden. Das Modul D071x ist für dieses Gehäuse besser geeignet.

Das Gehäuse ist in 2 Farben lieferbar: Hellgrau (Mindestbestellmenge 10 Stück hier) und Dunkelgrau (ab 100 Stück auch in Silber). Fotos zu unterschiedlichen Farbkombinationen mit den optionalen Dekordichtungen erhalten Sie, wenn Sie oben links die gewünschte Kombinationsvariante auswählen - das Foto rechts ändert sich dann entsprechend.

Die Unterschale kann optional mit einem von außen zugänglichen Batteriefach geliefert werden. Es können 1 bis 3 Mignonzellen (AA) eingesetzt werden - die Kontaktstreifen zum Anlöten der Kabel werden natürlich mitgeliefert.

Für das Gehäuse ist optional eine Dekordichtung in den Farben Gelb, Blau und Dunkelgrau lieferbar (ab einer Abnahme von 10 Stück können wir auch die Farben Rot und Grün liefern). Diese Dekordichtung dichtet das Gehäuse nach IP65 ab, bietet im Innern dann ca. 2mm mehr Höhe und schützt das Gehäuse gegen Verrutschen auf einem Tisch sowie gegen heftige Stöße oder Sturz. Beim Gehäuse mit Batteriefach müssen Sie für eine Wasserdichtigkeit in die Nut des (zuschraubbaren) Batteriefachdeckels noch eine Runddichtung einlegen.

Dieses elegante Gehäuse (mit oder ohne Dekordichtung) gibt Ihren Geräten ein professionelles Aussehen.

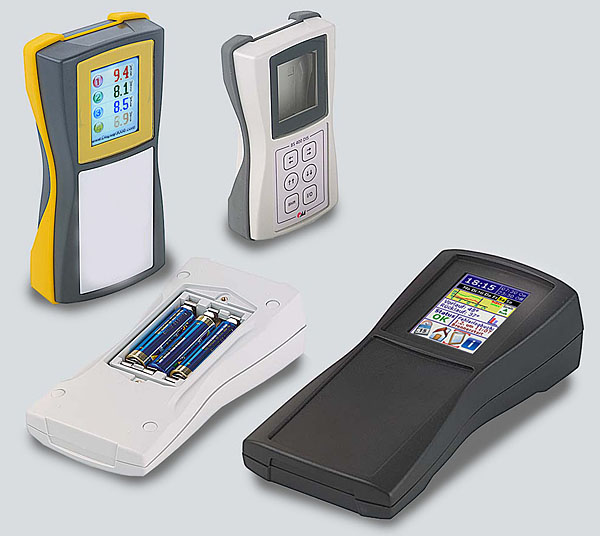

Foto: Durch Drehen des schrägen Unterteils um 180° ändert sich die Charakteristik des Gehäuses: vom Pult zum Flachgehäuse





Mit der Folientastatur GBS6T1 bieten wir mit einer Standard-Folientastatur eine kostengünstige Alternative zu einer sehr teuren Individualfertigung. Damit werten Sie jedes Projekt im Nu auf. Mit diesem Gehäuse und der Folientastatur sieht auch ein Prototyp bereits wie ein Serienprodukt aus. Ab einer Abnahme von ca. 50-100 Stück können wir für Sie auch individuelle Folientastaturen erstellen (mehr dazu siehe am Ende dieser Seite).

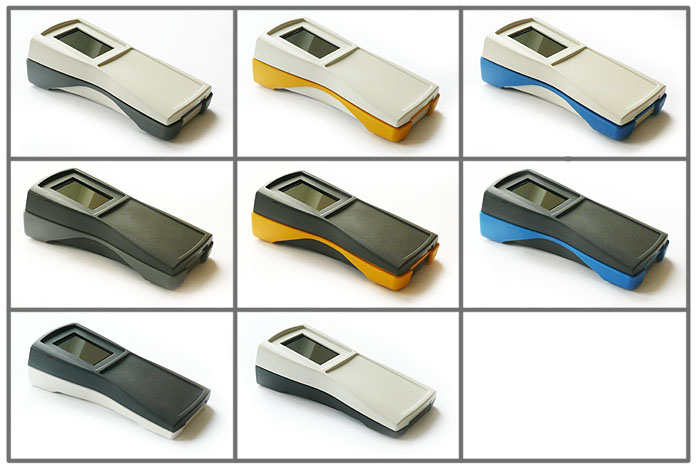

Foto: Verschiedene Farben und Dekordichtungen erlauben eine individuelle Note. Auch können die Gehäuse auch jederzeit mit kundenspezifischen Ausschnitten etc.  gefertigt werden.
Tipp: Wenn Sie ein helles und ein dunkles Gehäuse erwerben, können Sie diese übrigens auch 2-farbig gestalten (dunkles Oberteil und helles Unterteil bzw. umgekehrt).


Individuelle Tastatursonderfertigung:


Ab ca. 30-50 Tastaturen ist eine individuell Beschriftung sinnvoll und wirtschaftlich (auch mit Firmenlogo, Typenbezeichnung etc.).

Die Anordnung derTaster sowie das Kabel bleiben hier unverändert (in den Beispielen oben wurden z.T. vorhandene Taster mit der gleichen Farbe wie der Hintergrund bedruckt - somit sind diese fast unsichtbar). Dies senkt die Kosten erheblich, da wir die Stanzform, die Prägeform und die Vorabkosten für die für die diesen Teil bereits gezahlt haben, günstiger werden Sie niemals an eine individuelle Folientastatur kommen können. Überschlägig können Sie rechnen: 100 Tastaturen kosten Sie ca. 1000,- Euro netto - das ist ca. 1/3 der üblichen Kosten.
Gerne bieten wir Ihnen auch die Komplettfertigung einer völlig individuellen Tastatur an. Fragen Sie an - es lohnt sich!





technische Daten

Allgemein
Hersteller: Bopla
Jahr: 2015
Höhe (Max./ Min): 33mm
Maße (mind.) BxHxT: 160 x 78/63mm (weitester/engster Bereich)
Material: diverse

folgende Produkte ergänzen diesen Artikel:

abgekündigt! D071x - 2.1" TFT Komplettmodul mit ATMega Mikrocontroller...

NEUE Version! Universalmodul für Entwicklung, Lehre und industriellen ...
Lieferzeit:

auf Anfrage

DC/DC Aufwärtswandler. Eingang 1,5 bis 4,5 Volt: Ausgang 3 bis 5,5 Vol...

Elektronische Geräte werden immer kleiner, der benötigte Platz für Bat...
Lieferzeit:

z.Zt. nicht lieferbar
nur
%

Folientastatur für Standardgehäuse BS600 / BS601

12 Tasten als Matrix verschaltet: 3x4 Matrix + optional eine weitere L...
Lieferzeit:

z.Zt. nicht lieferbar
Preis auf Anfrage
%

kleines HighQuality Gehäuse mit Ausschnitt für 2.1" Display; BS400, BS...

in Dunkelgrau, mit oder ohne Batteriefach erhältlich. Auf Wunsch mit D...
Lieferzeit:

wg. Betriebsferien erst ab 15.9.24
%

Oft gestellte Fragen

D-GBS600

Sie haben eine Frage, die hier nicht beantwortet wurde? Bitte rufen Sie an oder stellen hier Ihre Frage.
(Kein Formular-Popup? Dann bitte hier klicken.)

Kundenbewertungen für dieses Produkt

D-GBS600
Name Sterne
Bewertung
Rüdiger U. star.gifstar.gifstar.gifstar.gif
Das Gehäuse hat eine sehr gute Qualität und Passung. Das D071 Modul passt genau rein: drei Schrauben festziehen und fertig. Einzig die Verklebung der Scheibe oben ist nicht perfekt (die Scheibe ist hier auf den Fotos nie abgebildet), kann man aber tatsächlich auch weglassen. Batteriefach muss geschraubt werden - kann nervig sein.
Heiko E. star.gifstar.gifstar.gifstar.gifstar.gif Ist sehr stabil, lässt sich aber trotzdem gut bearbeiten (Löcher und Ausschnitte für Stecker etc.). Zusammen mit der Folientastatur hat man schnell eine wirklich gut aussehende Lösung.
