Wiznet WLAN <> RS232 Modul WIZ610mi Wifi

Wiznet Wiz610wi: Steuern Sie Ihre Mikrocontroller-Projekte über WLAN. das Wiz610wi ist ein portable Router mit integriertem Webserver, Anschluss per serieller (UART) Schnittstelle an jeden Mikrocontroller. Inkl. Adapterplatine, Buchsen

nur

Speed-IT-up - Inhaber Hans-Peter Küsters
Wekeln 39
47877 Willich

Telefon: 02154/88275-10
Telefax: 02154/88275-22
Email: info@speed-IT-up.com
Lieferzeit:

z.Zt. nicht lieferbar
WLAN Antenne:
Adapterplatine:

Detaillierte Informationen für D-PWiz610+BTWiz610Bu

detaillierte Produktbeschreibung

Wichtiger Tipp: Wenn Sie die Adapterplatine bestellen, bestellen Sie auch die 1,27mm Buchsen mit (d.h. Sie bestellen die Adapterplatine mit Buchsen). Ansonsten müssten Sie das WLAN-Modul direkt auf die Platine löten - ein späteres Auslöten (Fehlerfall, Wiederverwertung in einem anderen Projekt etc.) ist dann quasi unmöglich.
Dies ist wohl die einfachste Variante, einen vorhandenen Mikrocontroller mit Ihrem WLAN Netzwerk zu verbinden bzw. per WLAN zu steuern.

Das WIZ610wi-Modul bringt hierfür alle Voraussetzungen mit.


Steuern Sie Ihre Mikrocontroller-Projekte über WLAN. Das Modul wird vom Mikrocontroller aus per serieller Schnittstelle angesprochen werden.

Beispiele:
  • Sie senden/empfangen am PC über eine virtuelle serielle Schnittstelle (z.B. COM3:) oder per TCPIP Daten per WLAN an mehrere Mikrocontroller und diese erhalten bzw. senden wiederum Daten über ihre integrierte UART (ein üblicher WLAN Router verbindet die Module)
  • Zwei voneinander entfernte Mikrocontrollermodule oder PCs unterhalten sich direkt per WLAN miteinander (kein Router nötig) - die eigentliche Mikrocontrollersoftware braucht lediglich die serielle Schnittstelle ansprechen - die gesamte WLAN Kommunikation auf allen Schichten wird komplett vom WLAN-Modul abgewickelt.
  • Sie haben bereits 2 Systeme per RS232 verbunden und möchten weitere einbinden oder die Entfernung vergrößern: Einfach ein oder zwei dieser WLAN Module erwerben und anschließen. Sie müssen kein Bit in Ihrer Software ändern!

Konfiguration der WLAN Module:
  • integriertes Webinterface und/oder
  • per RS232
Bei einer Ansteuerung benötigen Sie lediglich wenige Leitungen (zzgl. 3,3 Volt Spannungsversorgung)

Hauptfunktionen:
  • Embedded 802.11b/g Wireless Networking
  • Access Point, Client, Gateway, Serial o WLAN mode supported
  • Ethernet to Wireless bridging
  • Sicherheit mit 64/128 bit WEP, WPA, WPA2(AES)
  • MII, UART, U.FL(WLAN) Interface
  • Max. 25 Mbps data streaming

Technische Daten Wiz610wi:
  3,3 Volt, 470mA max.
  Logikpegel: 3,3 Volt (NICHT 5 Volt - hier brauchen Sie die Adapterplatine)
  Wireless Standard: IEEE802.11b/g
  Ausgangsleistung: 802.11b: 16dBm @ 11Mbps; 802.11g: 14dBm @ 6-54Mbps
  Empfangsempfindlichkeit: 802.11b: -65dBm @ 11Mbps; 802.11g: -76dBm @ 54Mbps
  Datenrate: 54Mbps-1Mbps
   Maße: 39 x 32 mm; Höhe ca. 8,5 mm inkl. Stecker, Gewicht 8 Gramm
  weitere Infos: siehe Datenblatt (Link am Ende dieser Seite)


Adapterplatine verfügbar

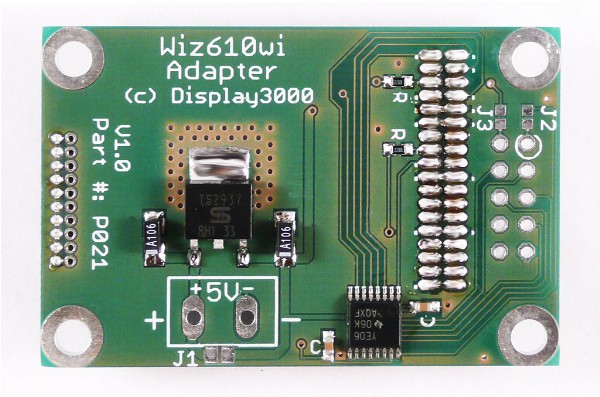

Zu diesem Modul liefern wir optional eine Adapterplatine mit, denn das Wiznet-Modul ist schwer zu löten, da es sehr viele Pins im 1,27 mm Raster aufweist. Wer nicht sofort eine eigene Platine erstellen möchte, sondern erst einmal das Modul schnell und einfach in Gang setzen möchte, sollte sich den Kauf der Adapterplatine überlegen. Die weist zudem einen 3,3 Volt Spannungsregler sowie Pegelwandlung auf, der den Betrieb an Mikrocontrollersystemem mit 1,8 Volt, 3,3 Volt und 5,0 Volt Signalen erlaubt.

Wer das Modul mit Adapterplatine bestellt, erhält zudem ein fast 50-seitiges deutsches Handbuch von uns, welches detailliert mit Beschaltung, Konfigurationstipps, typischen Fehler etc. einen leichten Einstieg ermöglicht. Wer nur das Modul (also keine Adapterplatine) bestellt, erhält diese Datei nicht.

Wer per Plug&PLay sofort loslegen möchte, wählt bitte die Variante mit aufgelöteten Steckern - hier löten wir zudem noch Pullup/Pulldown Widerstände mit ein, so dass Sie Anfangs nur Spannung anlegen müssen und keine weiteren Leitungen benötigen.




Die optional erhältliche Adapterplatine bietet mehrere Vorteile:
  • Ermöglicht den Anschluss von Datenleitungen und Spannungsversorgung über einen bequemen Wannenstecker
  • Eliminiert das schwierige Löten an 1,27mm Raster
  • Integrierter 3,3 Volt Spannungsregler
  • Integrierter bidirektionaler Mehrkanal-Pegelwandler erlaubt den Anschluss an 5 Volt Systeme
  • 47-seitiges deutsches Handbuch mit vielen Tipps und Hilfen.
Vergessen Sie nicht, oben neben dem Bild die optionale WLAN-Antenne auszuwählen!



Techn. Daten Wiz610wi mit Zusatzplatine P021:
  Vcc: 3,3 bis 5 Volt, 470 mA max
  Logikpegel 1,8 Volt, 3,3, 5,0 Volt

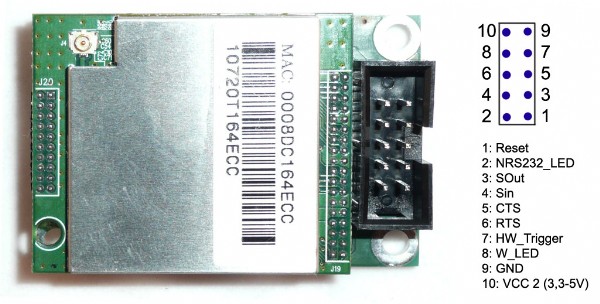

  Am Wannenstecker verfügbare Leitungen: Rx (SOut), Tx (SIn), CTS, RTS, HW_Trigger, nRS232_LED, W_LED
  Maße inkl. Wiznetmodul: 48 x 32mm; Gesamthöhe 12 mm inkl. Stecker

Ansteuerung:
  seriell (UART, TTL Pegel)

Lieferumfang:

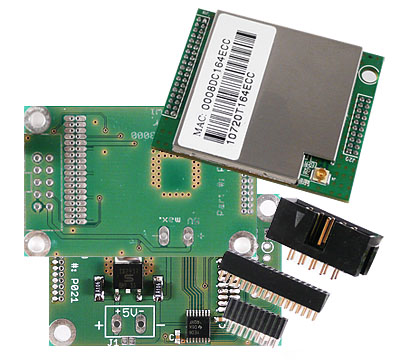

  • Wiznet Wiz610wi Netzwerkmodul
  • Optional: WLAN Antenne
  • Optional: fertige Platine mit bereits aufgelötetem 3,3 V SMD Spannungsregler, Pegelwandlung. Der Wannenstecker (2,54 mm Raster) sowie die optionalen Buchsen (1,27mm Raster) werden zum Selbsteinlöten mitgeliefert
  • Optional: 47-seitiges deutsches Handbuch für Käufer der Adapterplatine



technische Daten

Allgemein
Hersteller: Wiznet
Jahr: 2011
Höhe (Max./ Min): 10 mm mit Platine
Maße (mind.) BxHxT: 49x32mm mit Platine
Material: diverse
