Dies ist eine preisgünstigste Möglichkeit, einen vorhandenen Mikrocontroller (3,3 Volt bis 5 Volt) mit einer USB Schnittstelle auszustatten.
Dieses Miniaturmodul wird mit der seriellen Schnittstelle (UART) eines Mikrocontrollers verbunden und kann dann mittels eines handelsüblichen USB-Kabels (Mini) mit einem PC verbunden werden. Auf dem PC wird durch den Chip und einem Treiber eine serielle Schnittstelle (COMxx) simuliert, über die die Daten mit dem Mikrocontroller ausgetauscht werden können.
Was sonst mittels Mikrocontroller <> Max232 <> PC (serielle Schnittstelle) durchgeführt wurde, wird nun über dieses Modul ausgeführt: Mikrocontroller <> P2102 <> PC (USB)

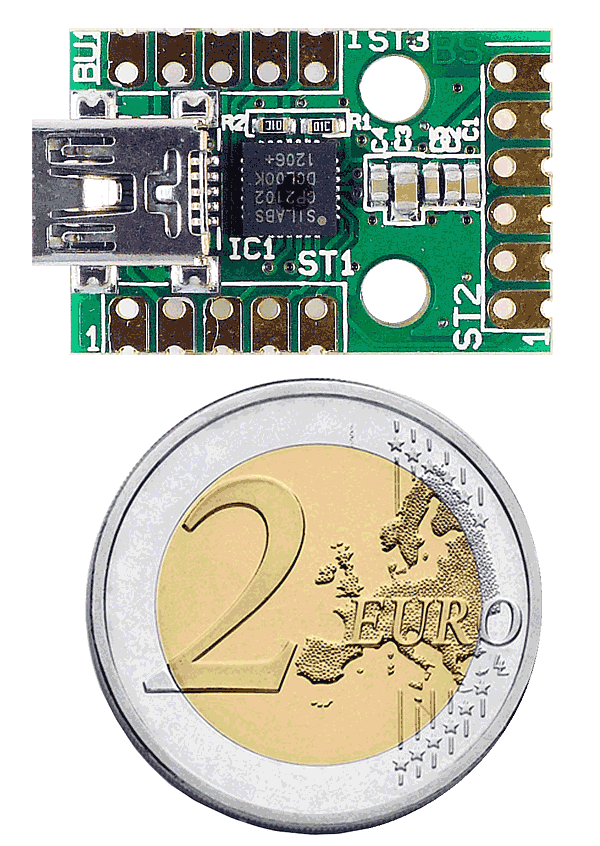

Die Platine P2102 ist besonders kompakt ausgeführt und universell einsetzbar. So auch in eigenen Mikrocontroller-Applikationen, die Daten seriell via UART ausgeben und empfangen. Über einen zugehörigen VCP-Treiber „sehen” sowohl der per USB angeschlossene PC als auch der Mikrocontroller eine herkömmliche RS232-Schnittstelle und können so problemlos miteinander kommunizieren.
Das Modul kann sowohl direkt über doppelseitige Lötflächen, Drahtstücke, Leitungen als auch über beidseitig einlötbare Stiftleisten an andere Schaltungen angebunden, aber auch an einen üblichen D-Sub-Stecker angeschlossen werden. Bei Bedarf kann das Modul externe Schaltungskomponenten direkt versorgen, dafür stehen die USB-Spannung (5 V) und eine geregelte 3,3 V Spannung (max. 100 mA) zur Verfügung.
Die Platine kann per Kabel oder über einzulötende Stecker mit dem Mikrocontroller kontaktiert werden. Je nach Anforderung können hier gerade oder gewinkelte Stecker oder Buchsen eingelötet werden.
Lieferung:
- fertige Platine mit allen SMD Bauteilen eingelötet
- gedruckte mehrseitige deutsche Anleitung zur Platine
Technische Daten P2102
Spannungsversorgung per USB
stellt zur Verfügung: 5V bis 500mAM; 3,3V bis 100mA
Signalpegel Eingänge: Rx, CTS, DSR, DCD, RI: 3,3V bis 5,0V
Signalpegel Ausgänge: Tx, RTS, DTR: 3,3 Volt
USB Chip: CP2102 von Silicon Labs
USB Stecker: Mini (benötigtes Kabel Mini B)
Strom: wenige µA
Temperaturbereich Betrieb: -40°C bis +85°C; Lagerung: -55°C bis +125°C
Maße: 18 x 28 x 6 mm (inkl. Steckerüberstand)
Benötigter Treiber für das Betriebssystem: hier
