Dieses ausgereifte und bewährte Software-Tool konvertiert Grafiken von JPG, GIF, BMP etc. in Mikrocontrollerkonforme Arrays oder Binärdateien zur Verarbeitung vom Mikrocontroller aus. Verschiedene Optionen erlauben das Reduzieren der Datenmenge. Die Software erlaubt z.B. Farbreduzierungen, Komprimierung und die Arbeit mit indizierten Farbtabellen.
Ausgabeformate sind: C, Basic, eigendefinierte Formate, Binärdateien
Anmerkung: Diese Software inkl. Lizenz ist bereits Bestandteil unserer CD wenn Sie ein Modul D01x, D06x, oder D07x oder DemoQE128TFT direkt über uns erworben haben. Sie brauchen es dann nicht hier bestellen - sie bekommen es automatisch mitgeliefert.
Wenn Sie keine Original CD direkt von uns erhalten haben (z.B. der Fall bei OEM Modulen und aus Paketbestellungen herausgelösten Module), so besitzen Sie keine Lizenz für den Grafikkonverter und müssen diese nacherwerben. Diese Software ist für uns entwickelt worden und exklusiv über uns erhältlich.
Beim Kauf dieser Software fallen keine Versandkosten an - Sie erhalten die Software inkl. Lizenz per E-Mail zugeschickt.
Systemvoraussetzungen: Microsoft Windows2000, WindowsXP, Windows Vista;
Funktionalitäten (unvollständige Übersicht):
- Für die Erzeugung von Datenarrays für monochrome und für Farbbilder
- Verarbeitet JPG, GIF (auch animierte), JPG, BMP, PNG, ICO
- Für monochrome LCDs: Pixelanordnung wählbar vertikal oder horizontal
- Bei Farbe-LCDs: Farben von von 2 bis 65536 Farben wählbar (Farbreduzierung)
- Erzeugung von Farbtabellen zur Datenreduktion
- Komprimierung (RLL) zur Datenreduktion
- Bildverarbeitung: Zoom, Drehen, Spiegeln, Farbreduktion
- Ausgabearrays vordefiniert für C oder Basic plus frei definierbares Format (siehe Screenshot)
- Datenformate für Farbtabellen und Datentabellen definierbar
- und vieles mehr...

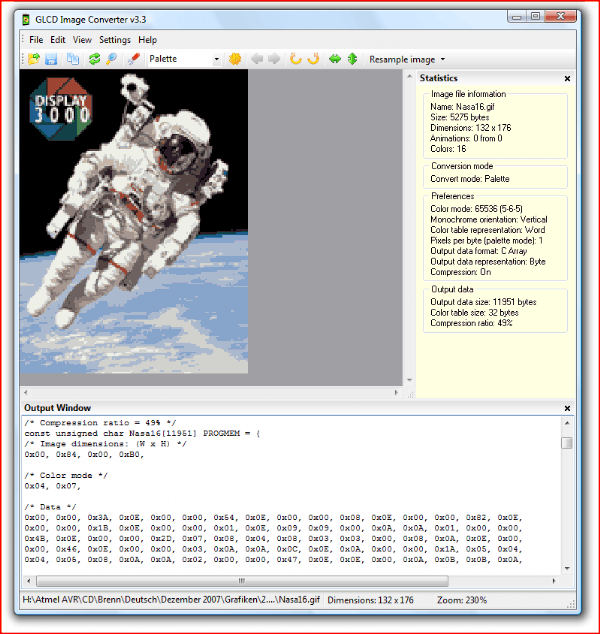

Foto 1: Komprimierung.
Das ursprüngliche Bild mit 16 Millionen Farben hätte, reduziert auf 2 Bytes pro Farbe (=65K Farben) im Mikrocontroller immer noch 46.464 Byte an Daten verbraucht. Nach Farbreduktion, Verwendung von indizierten Farben sowie Komprimierung reduziert sich der Gesamtspeicherbedarf auf nur noch 11.983 Byte, also auf ca. ein viertel der ursprünglichen Datenmenge. Bei Daten mit gleichförmigen Farbflächen (z.b. Firmenlogos) können sogar Reduktionsraten von 90% erreicht werden.
Foto 2: Auswahl der Ausgabeoptionen
Foto 3: Reduktion der Farben einer ursprünglich 16 Millionen Farben-Datei
