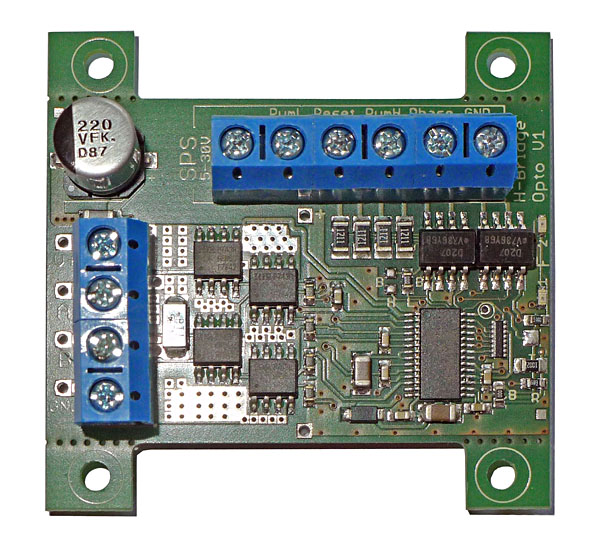

H-Brücke, 40 Volt, 18A / 140A, zur Motorsteuerung bereits ab 5,5 Volt nutzbar!

Diese H-Brücke mit Optokoppler-Eingängen (z.B. für die Steuerung per SPS) erlaubt einen Anschluss von >600 Watt Motoren. PWM für Geschwindigkeitssteuerung möglich. Fehlererkennung: Kurzschluss, Undervoltage, Übertemp. etc.

nur

inkl. MwSt (19%)zzgl. Versandkosten
Kühlkörper:

Detaillierte Informationen für D-PHB02-Opto

detaillierte Produktbeschreibung

Eine H-Brücke ist ein sog. Vierquadrantenschalter. Sie besteht in der Regel, wie auch in diesem Fall, aus 4 Transistoren, die eine vorhandene Gleichsspannung in eine Spannung mit wechselnder Frequenz und variabler Pulsbreite umwandeln.
Der Vorteil: ein vorhandener Gleichstrommotor kann mittels einer H-Brücke in Drehrichtung und Geschwindigkeit geändert werden.
Diese H-Brücke ist auf minimale Baumaße hin konzipiert worden und ist trotzdem in der Lage, Motoren mit einen ständigen Strombedarf von bis zu 18A zu steuern. Der Impulsstrom (z.B. Anfahrtsstrom) des Motors darf hier sogar bis 140A betragen.

Durch den ultrageringen Widerstand von nur 5 Milliohm pro Mosfet bleibt das Modul auch bei hohen Strömen meist nur handwarm.

Optokoppler-Eingänge: Sämtliche Eingänge sind per Optokoppler entkoppelt, so dass Sie die H-Brücke sowohl per Schalter/Taster aber auch per Mikrocontroller oder per SPS ansteuern können. Die Logik-Eingangsignale dürfen zwischen 1,8V und 24V liegen.

Integrierte Suppressordiode zum Schutz der Mosfets. Diese H-Brücke wird mit integrierter 25,6V Supressordiode geliefert. Somit ist die maximale Betriebsspannung ca. 26 Volt, da ansonsten die Supressordiode eingreifen würde. Die Diode kann jedoch entfernt werden, dann ist die Brücke bis max. 32 Volt nutzbar (die Mosfets würden sogar 40V erlauben, jedoch erlaubt der Elko auf der Platine nur max. 36V). Auf Wunsch entfernen wir die Supressordiode wieder.

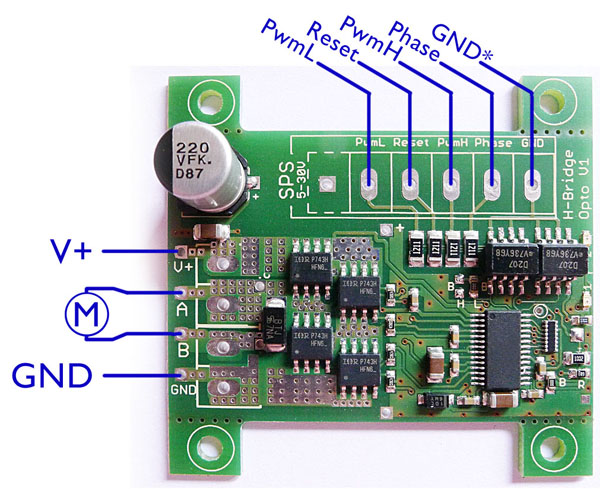

Zum Betrieb werden lediglich 2 Signale benötigt:
  • PWMH - zur Geschwindigkeitssteuerung des Motors
  • Phase: Drehrichtung des Motors
    (alternativ Vierquadrantensteuerung für Servomotoren - siehe Manual)
Der spezielle H-Brücken Treiber auf dem Modul:
  • beinhaltet eine Charge-Pump für den Betrieb auch an geringen Motorspannungen (min. 5,5V) Hochstrom Gate-Treiber
  • Top-off charge pump für 100% PWM
  • Diagnose Ausgänge
  • Sleep Mode mit geringem Strombedarf
  • hohe max. PWM Frequenz von 40 khz (Achtung: mit Optokopplern viel weniger! - siehe Handbuch)

Kühlung: Die angegebenen Dauerströme sind nur mit Kühlkörpern und genügend Luftaustausch erreichbar. Ohne Kühlkörper empfehlen wir maximal eine Last von 300 Watt.
Beachten Sie dazu im Handbuch das Kapitel mit den Wärmebildern.
Sie können dem Artikel oben unterhalb der Preisdarstellung einen passenden Miniaturkühlkörper hinzufügen. Wir kleben den Kühlkörper dann für Sie mit Wärmeleitkleber auf. Bitte senden Sie uns eine Notiz, wenn wir den Kühlkörper nicht aufkleben sollen (Sie können ihn auch nachträglich noch mit einem kräfitgen Ruck entfernen).


Technische Daten: Bitte klicken Sie oben den Reiter "Techn. Daten" an.

Tipps aus der Praxis

D-PHB02-Opto


technische Daten

Allgemein
Hersteller: Speed-IT-up
Jahr: 2018
Höhe (Max./ Min): 12mm
Maße (mind.) BxHxT: 53x36mm / 53x51mm (ohne/mit Montagehalter)
Material: diverse
elektrische Daten
VCC min: 5,5V (Motor)
VCC max.: 26V
max. Dauerstrom: 18A
max. Impulsstrom: 140A
Steuersignale (z.B. vom Mikrocontroller): 1,8 - 24V
Temp. Bereich: -40°C bis +150°C
Widerstand MOSFET: 5 mOhm
