2,1" Farb TFT Display inkl. Spezial Connector-Platine und Stecker-/Buchse-Set

Display und Anschlussplatine mit Gegenstecker - keine Software und Doku (außer Anschlussbelegung)

Preis auf Anfrage
Speed-IT-up - Inhaber Hans-Peter Küsters
Wekeln 39
47877 Willich

Telefon: 02154/88275-10
Telefax: 02154/88275-22
Email: info@speed-IT-up.com
Lieferzeit:

ca.1 Woche
Displaystecker:

Detaillierte Informationen für D-X212

detaillierte Produktbeschreibung

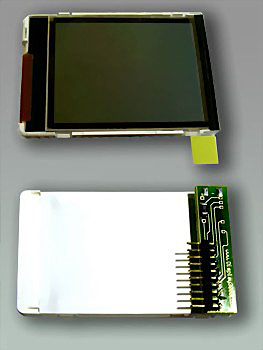

display-vorne-und-hinten-400-medium.jpgGroßes 2.1" Farbdisplay für Ihren Mikrocontroller oder Roboter oder PC
Hier erhalten Sie nur das Display inkl. Anschlussplatine - keine Software, keine Doku, kein Datenblatt etc.

Nachdem wir dieses Display über 10 Jahre lang liefern konnten, wurde es von uns 2015 abgekündigt. Seit Herbst 2019 ist es nun nicht mehr bestellbar.
Sollten Sie Kunde von uns sein und ein Ersatzdisplay benötigen (z.B. weil Ihres beschädigt wurde), dann schreiben Sie uns bitte an - wir werden sicher eine Lösung finden.

Alternativ bieten wir mit Display D-X200 ein steckerkompatibles Ersatzdisplay an, welches wesentlich heller ist und eine höhere Auflösung bietet. Eine dafür angepasste Displaylibrary ist verfügbar.


Geliefert wird:
  • Display, getestet inkl. Connector-Platine mit integriertem Spezialstecker sowie eingelötetem Verbindungsstecker im 2,0mm Raster sowie der entsprechende Buchse als Gegenstück für eigene Platinen (diese Buchse ist nicht auf dem Foto abgebildet).
  • Information über die Anschlussbelegung

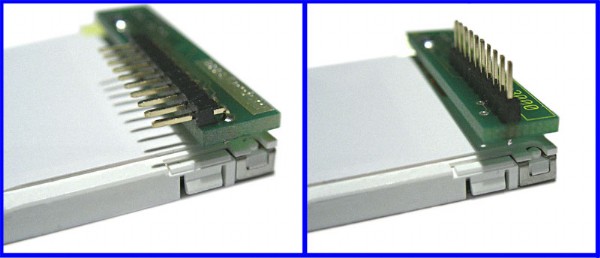

Standardmäßig wird das Dislay mit gewinkelten Stecker mitgeliefert (auf dem Foto unten links). Optional ist auch die Lieferung mit einem geraden Stecker (rechts) möglich. In beiden Fällen erhalten Sie den passenden Gegenstecker für eigene Platinen dazu.



Techn. Daten:
Maße TFT Display:
Außenmaße Display: ca. 55 x 44 mm;
Höhe inkl. Connectorplatine: ca. 8mm
Die aktive Displayfläche beträgt ca. 42 x 31,5 mm;
Diagonal: 2,1" (52,5 mm)

Elektrische Daten:
Spannungsversorgung: 3 Volt, wenige µA
Spannungsversorung Beleuchtung: ab ca. 11 Volt (mehr durch Variation des Vorwiderstands auf der Displayplatine)
Spannung Mikroprozessorsignale: 2,8 bis 3,3Volt
132x176 Pixel
65.536 Farben
(weitere technische Daten: bitte klicken Sie am Anfang der Produktbeschreibung auf den Button "Technische Daten einblenden")


Datenblatt nicht verfügbar, eine Dokumentation und/oder Software für Ansteuerung etc. ist nur zusammen mit einem Modul D012, D071, D072 oder D073 erhältlich.

technische Daten

Allgemein
Hersteller: X212
Jahr: 2013
Höhe (Max./ Min): k.A.
Maße (mind.) BxHxT: k.A.
Material: diverse
Schnittstellen
SPI: Ja
Maße
Breite (mind.): k.A.
Tiefe/Dicke: k.A.
Höhe (mind.): ca. 8 mm
elektrische Daten
Eingangssignale: 2,8-3,0 Volt
Versorgungsspannung: 2,8-3,0 Volt; Licht: 12 Volt
Strombedarf: Display: wenige µA; Licht: 15 mA
Display
Infos  Displaytyp: aktives TFT, transflektiv
Displaygröße: 2,1"
Anzahl Farben: 65.536
Auflösung: 176x132 Pixel
Grafikcontroller: integriert
Display RAM: 46 KByte
Ansteuerung: 8/16 Bit seriell (SPI)
