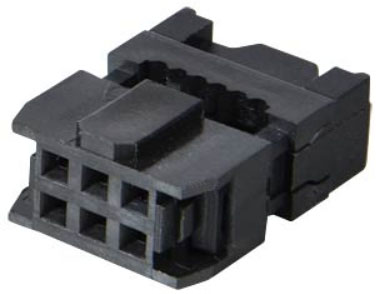

6er (2x3) Schneidklemmverbinder / Pfostenbuche mit Zugentlastung, RM 2,54 zum Aufpressen auf Flachbandkabel

Mengenrabatt !


inkl. MwSt (19%)zzgl. Versandkosten
Lieferzeit:

ca. 1-2 Tage

Detaillierte Informationen für D-PFL6

detaillierte Produktbeschreibung

Der Schneidklemmverbinder (auch Pfostenbuchse oder Pfostenverbinder genannt) ist der Gegenpart für 6er Wannenstecker oder 6er Steckerleisten (2x3). Siehe auch 2. Foto als Beispiel (im Beispiel mit einem 2x5 Verbinder)

Zum Aufpressen auf ein 6oliges Flachbandkabel AWG28 oder AWG30 mit 1,27mm Rastermaß (Schneid-Klemmverschluss), inkl. separater Zugsicherung für das Flachbandkabel.
Passendes Flachbandkabel erhalten Sie hier.

Tipp: Bitte nutzen Sie zum Zusammenpressen keine "normale" Zange (z.B. Kombizange) - diese würde die beiden Steckerhälften beim Schließen verkanten und evtl. beschädigen. Idealerweise haben Sie eine spezielle IDC Presszange zur Hand. Ansonsten ntzen Sie bitte entweder Zangen (z.B. Wasserpumpenzange), die die beiden Backen parallel schließen oder alternativ einen Schraubstock.


Daten der Buchse:
Größe:
Rastermaß:
Kontakte:
Durchgangswiderstand:
Nennstrom:
Nennspannung:
Isolationswiderstand
Temperaturbereich:
16,3mm hoch (geschlossen inkl. gepresstem Kabel und Zugsicherung)
2,54mm
vergoldet
< 15 mOhm
3 Ampere AC/DC
bis 500V AC/DC
>1000 MOhm bei 500V DC
-55°C bis +105°C



technische Daten

Allgemein
Hersteller: n/a
Jahr: 2011
Höhe (Max./ Min): k.A.
Maße (mind.) BxHxT: k.A.
Material: diverse
