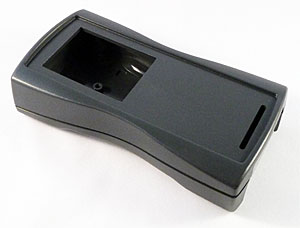

kleines HighQuality Gehäuse mit Ausschnitt für 2.1" Display; BS400, BS401

in Dunkelgrau, mit oder ohne Batteriefach erhältlich. Auf Wunsch mit Dichtung für IP65 Wasserdichtigkeit. Ideal für Mikrocontroller und 2.0" bis 2.2" Displays, egal ob TFT oder andere.


inkl. MwSt (19%)zzgl. Versandkosten
Lieferzeit:

ca. 1-2 Tage
Farbe Dekordichtung:
Batteriefach im Boden:
Folientastatur:

Detaillierte Informationen für D-GBS400

detaillierte Produktbeschreibung

Unser Urteil:
Preis: star.gifstar.gifstar.gifstar.gif
Qualität star.gifstar.gifstar.gifstar.gifstar.gif
Nützlichkeit star.gifstar.gifstar.gifstar.gifstar.gif
Handhabung star.gifstar.gifstar.gifstar.gifstar.gif
Gesamt star.gifstar.gifstar.gifstar.gifstar.gif
Dieses elegante ABS Gehäuse bietet Platz für eine bis zu 108 x 41 mm große Platine. Die von uns entwickelte Sonderanfertigung hat einen Displayausschnitt für ein 2.1"  Display sowie einen Ausschnitt für das Kabel einer Folientastatur.
Wasserdicht nach IP65 zusammen mit der optional erhältlichen Folientastatur und der Dekordichtung.
Optionales Batteriefach für 1-3 Stück AAA Zellen (Micro).
Eigens angefertigte Folientastatur mit integriertem kristallklaren Displayfenster (extra dickes Fenster, nicht nur einfach eine Folie!)

bs600a-de.gifOber- und Unterschale des Gehäuses sind angeschrägt und können in beide Richtungen miteinander verschraubt werden. Dies gestattet sowohl ein pultförmiges Gehäuse (d.h. unten flach, nach oben hin immer höher) als auch ein Gehäuse mit immer einer gleichen Höhe (siehe Foto ganz unten - beide Varianten durch einfaches Drehen des Unterteils möglich).

Unser Mikrocontrollermodul D074 passt genau in das Gehäuse, die Verschraubungsbohrungen sowie das Display sitzen an der richtigen Position. Von der Höhe her wurde das D074 so gestaltet, dass es sowohl in Gehäuse mit als auch ohne Batteriefach eingesetzt werden kann (mit Batteriefach bedarf jedoch der optionalen Dekordichtung).

Auch das Modul D072 sowie D012 können in das Gehäuse integriert werden, allerdings müssen diese (wenn man sich keine Halterung baut) im Gehäuse festgeklebt werden. Das Modul D071x benötigt das größere Gehäuse BS600.

Das Gehäuse BS400 ist aktuell nur in Dunkelgrau lieferbar. Ab einer Abnahme von ca. 25 Stück liefern wir auch in Hellgrau, ab 100 Stück auch in Silber.

Batteriefach für BS400: Die Unterschale kann optional mit einem von außen zugänglichen Batteriefach geliefert werden; das Gehäuse hat dann die Artikelnummer BS401. Es können 1 bis 3 Microzellen (AAA) eingesetzt werden - die Kontaktstreifen werden natürlich mitgeliefert.

Achtung: Für den Betrieb unseres Moduls D074 in einem Gehäuse mit Batteriefach ist eine Dekordichtung notwendig, da das Batteriefach ansonsten auf die Platine drückt. Möglicherweise (wir haben es nicht getestet) lässt sich die abstehende Ecke des Kunststoffbatteriefachs etwas abfräsen, aber wir empfehlen bei einer Erstbestellung eines BS401 auf jeden Fall eine Dekordichtung.

Für das Gehäuse ist optional eine Dekordichtung in den Farben Gelb, Blau, Grau und Rot lieferbar. Diese Dekordichtung dichtet das Gehäuse nach IP65 ab, bietet im Innern dann ca. 2mm mehr Höhe und schützt das Gehäuse gegen Verrutschen auf einem Tisch sowie gegen heftige Stöße oder Sturz. Beim Gehäuse mit Batteriefach müssen Sie für eine Wasserdichtigkeit in die Nut des (zuschraubbaren) Batteriefachdeckels noch eine Runddichtung einlegen.

Dieses elegante Gehäuse (mit oder ohne Dekordichtung) gibt Ihren Geräten ein professionelles Aussehen.

Foto: Durch Drehen des schrägen Unterteils um 180° ändert sich die Charakteristik des Gehäuses: vom Pult zum Flachgehäuse




Mit der Folientastatur FT02 bieten wir mit einer Standard-Folientastatur inkl. integriertem Fenster eine kostengünstige Alternative zu einer sehr teuren Individualfertigung. Damit werten Sie jedes Projekt im Nu auf. Mit diesem Gehäuse und der Folientastatur sieht auch ein Prototyp bereits wie ein Serienprodukt aus. Ab einer Abnahme von ca. 50-100 Stück können wir für Sie auch individuelle Folientastaturen erstellen (mehr dazu siehe am Ende dieser Seite).
ACHTUNG: Die Folientastatur wird mit einer Displayglas-Schutzfolie auf der Oberseite und auf der Unterseite geliefert. Ziehen Sie bitte die Folie auf der Unterseite ab, bevor Sie die Tastatur auf das Gehäuse kleben!!





Individuelle Tastatursonderfertigung:

Ab ca. 50 Tastaturen ist eine individuell Beschriftung sinnvoll und wirtschaftlich (auch mit Firmenlogo, Typenbezeichnung etc.).
 Dies senkt die Kosten erheblich, da wir die Stanzform, die Prägeform und die Vorabkosten für die für die diesen Teil bereits gezahlt haben, günstiger werden Sie niemals an eine individuelle Folientastatur kommen können. Überschlägig können Sie rechnen: 100 Tastaturen (wie oben nur mit abweichender Bedruckung) kosten Sie ca. 1000,- Euro netto - das ist ca. 1/3 der üblichen Kosten.
Gerne bieten wir Ihnen auch die Komplettfertigung einer völlig individuellen Tastatur an. Fragen Sie an - es lohnt sich!

technische Daten

Allgemein
Hersteller: Bopla
Jahr: 2015
Höhe (Max./ Min): 26,5mm
Maße (mind.) BxHxT: 118 x 65/54m (weitester/engster Bereich)
Material: diverse
