Dies ist eine preisgünstigste Möglichkeit, einen vorhandenen Mikrocontroller (3,3 Volt bis 5 Volt) um bis zu 16 Eingänge / Ausgänge zu erweitern. Jeder Port kann per Software als Eingang oder Ausgang definiert werden.
Der Anschluss findet über eine 2-Draht-Verbindung zum Mikrocontroller hin statt. Diese wird oft TWI oder auch I²C (Markenbezeichnung von Philips) genannt.
Das Modul benötigt lediglich 2 Leitungen zum Mikrocontroller (SDA und SCK) sowie Spannung und Masse.
Option Echtzeituhr
Dies ist eine preisgünstige Möglichkeit, einen vorhandenen Mikrocontroller (3 Volt bis 5 Volt Spannung) um eine Echtzeituhr zu erweitern.
Die Uhr läuft auch ohne Stromversorgung weiter, wenn sie durch eine Batterie oder einen Goldcap gepuffert wird.
Zusätzlich zu Datum und Uhrzeit (24 Stunden oder AM/PM) bietet dieses Modul noch gepufferte 56 Byte RAM an, d.h. diese Daten bleiben bei Stromausfall oder Abschaltung des Systems vorhanden (sehr praktisch für Konfigurationsdaten oder sich oft ändernde Informationen/Parameter, die bei einem Neustart des Programms wichtig sind). Da dieser 56 Byte-Speicher ein RAM Speicher ist, kann er beliebig oft beschrieben werden (anders als ein Flash-Speicher oder ein Eeprom).
Pufferung der Uhrzeit und des Datums (inkl. Schaltjahrerkennung) durch die optionale Miniatur (Ø10 mm) 3V Lithiumzelle zum Einlöten: mehrere Jahre ohne externe Spannungsversorgung
Der Uhrenbaustein kann auf Wunsch auf einer Leitung einen Takt ausgeben. Die gewünschte Frequenz wird per Softwarebefehl festgelegt: 1 Hz, 4 Khz, 8Khz, 32.768 Khz
Sonstiges:
Auf der Unterseite der Platinen befinden sich u.a. Plätze für Pullup-Widerstände. Diese sind im Lieferzustand unbelegt, da nur bei bestimmten Konfigurationen benötigt werden. Wir liefern die Widerstände mit, so dass Sie diese bei Bedarf selber nachlöten können.
Technische Daten P018:
- Ein- / Ausgänge: 8 oder 16 (oben links auswählbar)
- Echtzeituhr mit Batteriepufferung für eine für mehrere Jahre ohne separate Stromzuführ arbeitende Uhr/Datum
Maße:

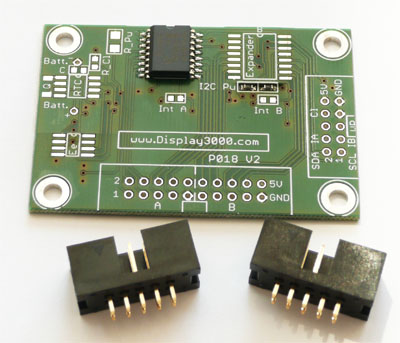

Lieferung:
- Platine mit allen SMD Bauteilen eingelötet
- Wannenstecker (zum Selbsteinlöten)
- Lithium Zelle (mehrere Jahre Pufferung)
- 10 Stück Widerstände (als Nutzung für evtl. notwendige Pullup-Widerstände)
Link zum Handbuch des Moduls folgt in Kürze
Technische Daten P018a:
Spannung: 3,0 bis 5 Volt,
Strom: wenige µA
Uhrenquarz: 32,768 Khz
Genauigkeit: ca. +- 1 Minute pro Monat (bei 25°C)
I²C Frequenz: 100 Khz bis 400 Khz
Temperaturbereich Betrieb: -40°C bis +85°C; Lagerung: -55°C bis +125°C
