H-Brücke, 5-40 Volt, 18A / 140A

Diese H-Brücke ist auf minimale Maße hin konstruiert worden und erlaubt doch einen Anschluss von >600 Watt Motoren. PWM für Geschwindigkeitssteuerung möglich. Fehlererkennung: Kurzschluss, Undervoltage, Übertemp. etc.

je

Speed-IT-up - Inhaber Hans-Peter Küsters
Wekeln 39
47877 Willich

Telefon: 02154/88275-10
Telefax: 02154/88275-22
Email: info@speed-IT-up.com
Lieferzeit:

ausverkauft - wird nicht neu produziert
Kühlkörper:
LEDs:
Supressordiode:

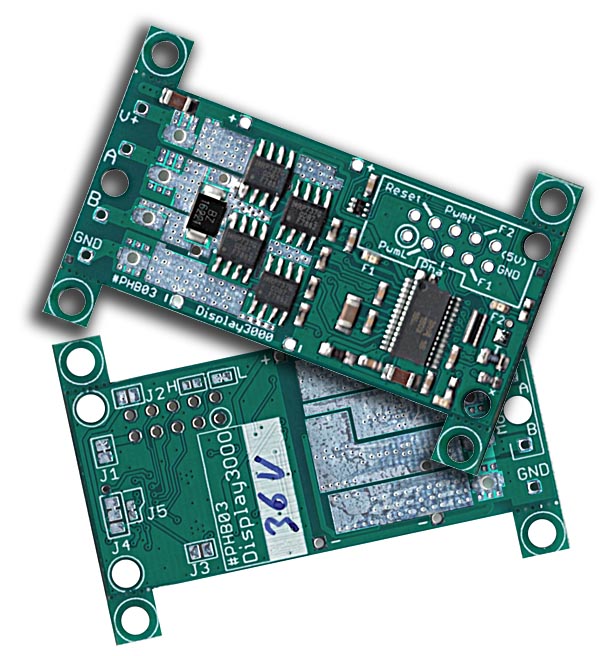

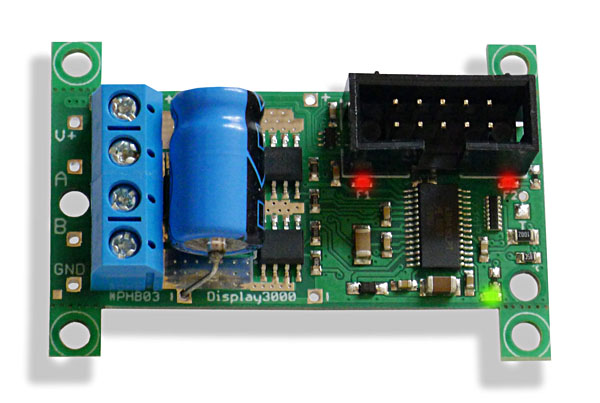

Detaillierte Informationen für D-PHB03-40

detaillierte Produktbeschreibung

ACHTUNG: Unsere bisherige H-Brücke HB003 wurde durch eine fast identische, aber verbesserte Variante (höhere Strom und Spannungsfestigkeit sowie 70µm Kupferschicht) ersetzt.
HB003 ist nicht mehr bestellbar - bitte wählen Sie
hier die neue HB004 aus




Ab sofort: NEUE verbesserte Version
Die H-Brücke HB01 wird durch die neue Version HB03 ersetzt.
Dieser neue Version erlaubt nun zusätzlich optional:
  • 3x LEDs zur Anzeige Spannung OK sowie Fehlermeldungen
  • Per Trimmer einstellbare Kurzschlusserkennung
  • Steuerleitung PWM L nutzbar, z.B. für Freilauf
  • integrierte Supressordiode um die Brücke vor Überspannung / Transienten zu schützen

Eine H-Brücke ist ein sog. Vierquadrantenschalter. Sie besteht in der Regel, wie auch in diesem Fall, aus vier Transistoren (MOSFets), die eine vorhandene Gleichsspannung in eine Spannung mit wechselnder Frequenz und variabler Pulsbreite umwandeln.

Der Vorteil: ein vorhandener Gleichstrommotor kann mittels einer H-Brücke in Drehrichtung und Geschwindigkeit geändert werden.

Diese H-Brücke ist auf minimale Baumaße hin konzipiert worden und ist trotzdem in der Lage, Motoren mit einen ständigen Strombedarf von bis zu 18A zu steuern. Der Impulsstrom (z.B. Anfahrtsstrom) des Motors darf hier sogar bis 140A betragen.

Standardstecker für Mikrocontrollernanschluss: Das Modul ist mit einem 10-poligen Wannensteckerfeld versehen, welches kompatibel mit den üblichen Standards ist, so dass Sie das Modul per Flachbandkabelverbinder z.B. direkt mit einem Mikrocontroller-Board verbinden können.

Zum Betrieb werden lediglich 2 Signale benötigt:
  • PWMH - zur Geschwindigkeitssteuerung des Motors
  • Phase: Drehrichtung des Motors
    (alternativ Vierquadrantensteuerung für Servomotoren - siehe Manual)

Der spezielle H-Brücken Treiber auf dem Modul:
  • beinhaltet eine Charge-Pump für den Betrieb auch an geringen Motorspannungen (min. 5,5V)
  • erlaubt Logiksignale vom Mikrocontroller: 3,5 (i.d.R. sind 3,3V noch OK) bis 6 Volt
  • Alternative Variante mit Optokoppler-Eingängen hier erhältlich
  • Hochstrom Gate-Treiber
  • Top-off charge pump für 100% PWM
  • Diagnose Ausgänge
  • Sleep Mode mit geringem Strombedarf
  • hohe max. PWM Frequenz von 40 khz
Tipp: Die angegebene Spannung von 40 Volt ist das absolute Maximum für die MOSFETs. Es kommt häufig vor, dass durch Lastabfall oder bei Batterien auch höhere Spannungen als die Nennspannung anliegen. Wenn Sie keine entsprechenden Vorkehrungen treffen und nicht absolut sicher sind, dass an den MOSFETs niemals höhere Spannungen anliegen können, empfehlen wir als Nennspannung maximal 36V zu nutzen. Wir empfehlen die Variante mit integrierter Supressordiode.

Parallelschaltung mehrerer H-Brücken bei größerem Strombedarf: Dies ist möglich, bedarf aber einiger Vorkehrungen. Mehr dazu erfahren Sie im Handbuch (oben Reiter "Downloads") im Kapitel Exkurs: Parallelschaltung von H-Brücken.

Kühlung: Die angegebenen Dauerströme sind nur mit Kühlkörpern und genügend Luftaustausch erreichbar. Ohne Kühlkörper empfehlen wir maximal eine Last von 330 Watt.
Beachten Sie dazu im Handbuch das Kapitel mit den Wärmebildern.
Sie können dem Artikel oben unterhalb der Preisdarstellung einen passenden Miniaturkühlkörper hinzufügen. Wir kleben den Kühlkörper dann für Sie mit Wärmeleitkleber auf. Bitte senden Sie uns eine Notiz, wenn wir den Kühlkörper nicht aufkleben sollen (Sie können ihn auch nachträglich noch mit einem kräfitgen Ruck entfernen).

Technische Daten:
Betriebsspannung: 5,5V bis 40V
Logiksignale: 3,5V-6V (i.d.R. sind 3,3V auch OK).
Weitere techn. Details: Bitte klicken Sie oben den Reiter "Techn. Daten" an.



Tipps aus der Praxis

D-PHB03-40

Die beiden H-Brücken PHB03 mit 30 / 40V sind außer bei der Spannungsfestigkeit und dem zugelassenene Strom identisch. Wenn Sie den maximalen Strom gar nicht benötigen, nehmen Sie die PHB03 mit 40V Spannungsfestigkeit. MOSFets sind sehr empfindlich und sterben bei Überspannung quasi sofort (anders als viele andere Bausteine, die eine Überspannung eine gewisse Zeit tolerieren). Sie sollen die maximale Spannung auch nicht ausreizen, sondern mind. ca. 10% unter der max. erlaubten Spannung bleiben. Ausnahme: Sie sind sich 100% sicher, dass es keine Spikes und keine Spannungsschwankungen gibt. Wenn Sie genau wissen, dass Ihre Versorgungsspannung unterhalb von 26V bzw. 36V liegt, dann empfehlen wir die Auswahl der Supressordiode. Sie erhalten dann die Brücke mit eingelöteter Schutzdiode.

Eine H-Brücke eignet sich übrigens auch hervorragend, um eine Wechselspannung zu erzeugen. Das eignet sich gut um mit Hilfe eines Transformators eine hohe Spannung zu erzeugen.


technische Daten

Allgemein
Hersteller: Speed-IT-up
Jahr: 2018
Höhe (Max./ Min): 8,3mm ohne Elko/Kühlköper
Maße (mind.) BxHxT: 55x25,5mm / 55x36,5mm (ohne/mit Montagehalter)
Material: diverse
elektrische Daten
VCC min: 5,5V (Motor)
VCC max.: 40V (36V mit Supr.diode)
max. Dauerstrom: 18A
max. Impulsstrom: 140A
Steuersignale (z.B. vom Mikrocontroller): ab 3,5V
Temp. Bereich: -40°C bis +150°C
Widerstand MOSFET: 5 mOhm

folgende Produkte ergänzen diesen Artikel:

1 Set bestehend aus 40xWKS3, 40xWKS4, 65xWKS5

Das Set ist unentbehrlich in jedem Labor/Werkstatt und besteht aus 40 ...
Lieferzeit:

ca. 1-2 Tage
je
Hammerpreis!

10er (2x5) Schneidklemmverbinder / Pfostenbuche mit Zugentlastung, RM ...

Mengenrabatt !
Lieferzeit:

ca. 1-2 Tage
%

H-Brücke, 40 Volt, 18A / 140A, zur Motorsteuerung bereits ab 5,5 Volt ...

Diese H-Brücke mit Optokoppler-Eingängen (z.B. für die Steuerun...
nur

H-Brücke, 5-45 Volt, 30A / 200A

Diese H-Brücke ist auf minimale Maße hin konstruiert worden und erlaub...
Lieferzeit:

3-4 Werktage
je

Oft gestellte Fragen

D-PHB03-40
H-Brücken erlauben oft kein 100% PWM Signal (also permanentes High). Wie sieht das bei dieser H-Brücke aus?
Das Problem bei vielen H-Brücken ist, dass der Bootstrap Kondensator (als Ansteuerhilfe des MOSFET) nicht genügend Zeit zum Aufladen hat. Unsere H-Brücke ist davon nicht betroffen, denn sie besitzt eine separate Charge-Pump, welche dann den MOSFets erlaubt, permanent durchgeschaltet zu bleiben.


Sie haben eine Frage, die hier nicht beantwortet wurde? Bitte rufen Sie an oder stellen hier Ihre Frage.
(Kein Formular-Popup? Dann bitte hier klicken.)

Kundenbewertungen für dieses Produkt

D-PHB03-40
Name Sterne
Bewertung
Josef U. star.gifstar.gifstar.gifstar.gifstar.gif
Ich war erst skeptisch denn für die angegebenen Daten war die H-Brücke doch ungewöhnlich billig. Kostet sonst mind. 50% mehr. Die Brücke erfüllt aber alle Erwartungen, ist sauber aufgebaut und wird auch bei hohen Strömen noch nicht mal warm.
Jochen L. star.gifstar.gifstar.gifstar.gifstar.gif

Funktioniert einwandfrei bei 300 Watt und ist dabei soooo klein. Super!! Verbesserungsvorschlag: Würde mir allerdings eine Version mit Lämpchen für die Fehleranzeige wünschen.
(Antwort: Danke! Mittlerweile haben wir eine neue erweiterte Version entwickelt, die u.a. auch 3x LEDs aufweist.)
